Diaporama du montage du Kit 2Seemy-DM3200 ou DM4800

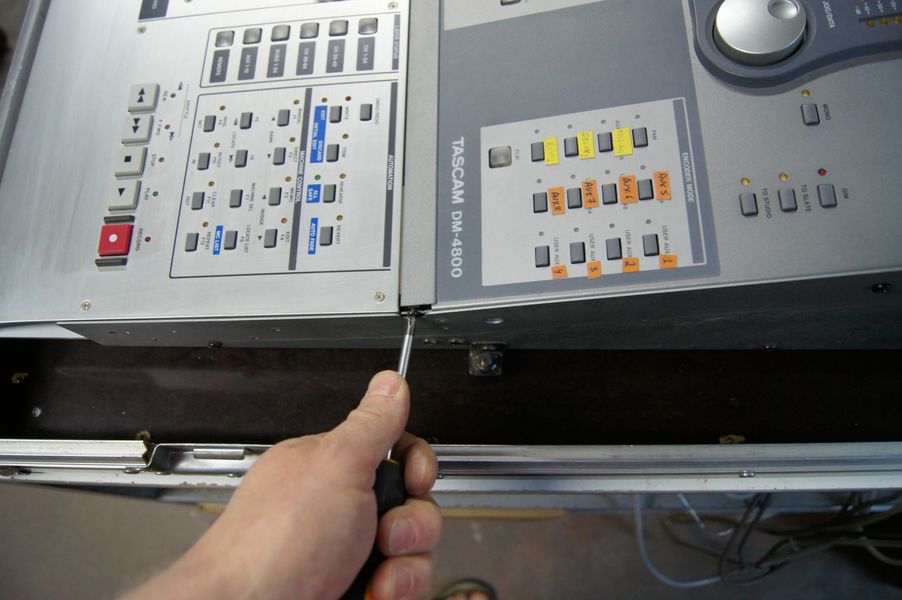

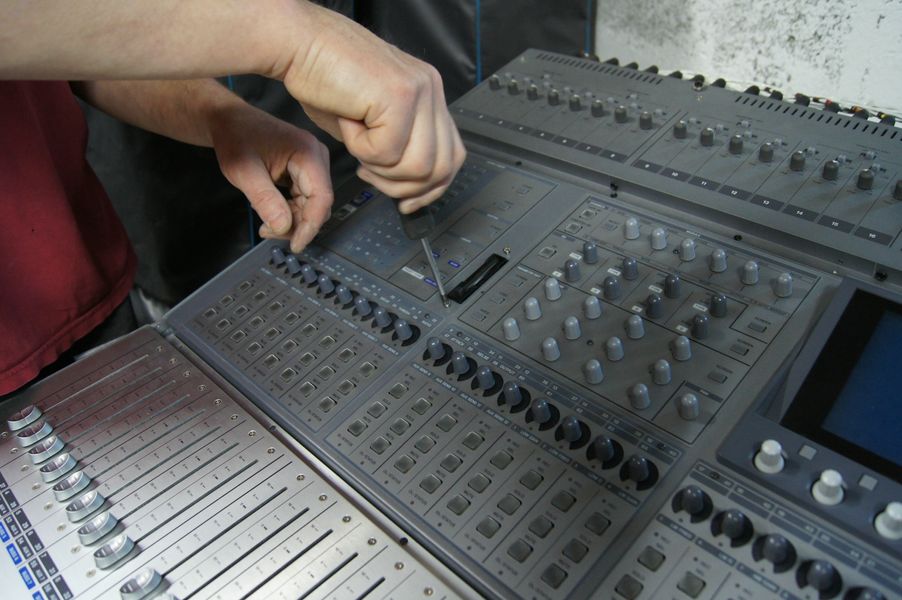

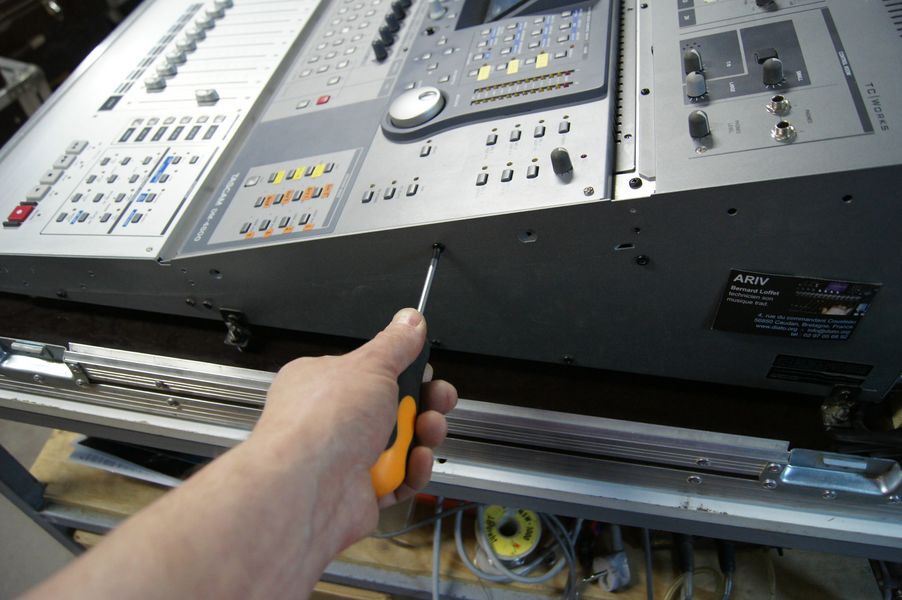

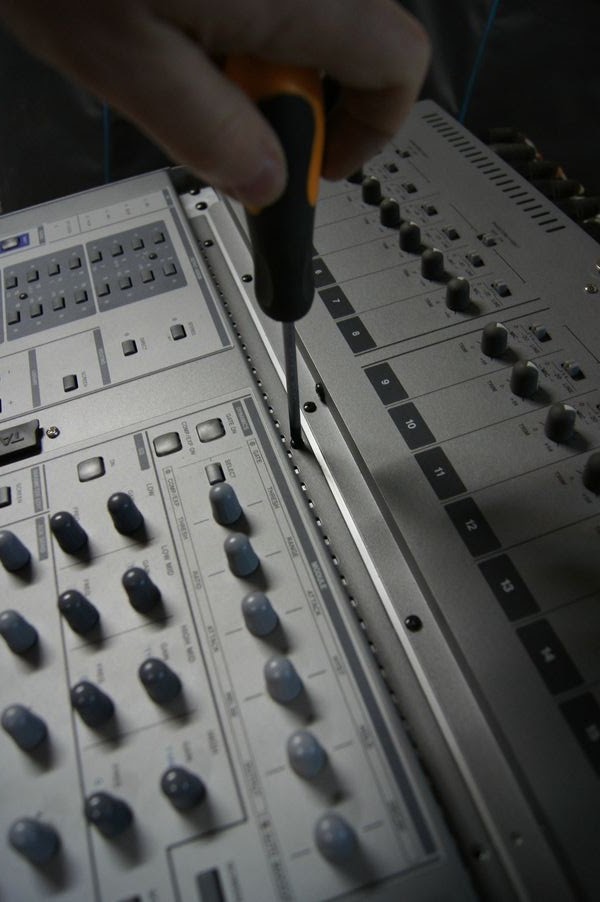

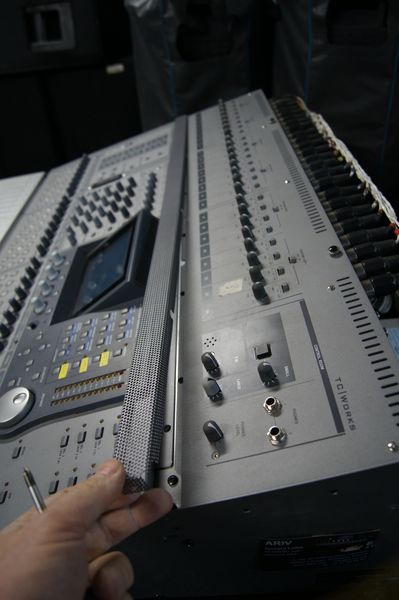

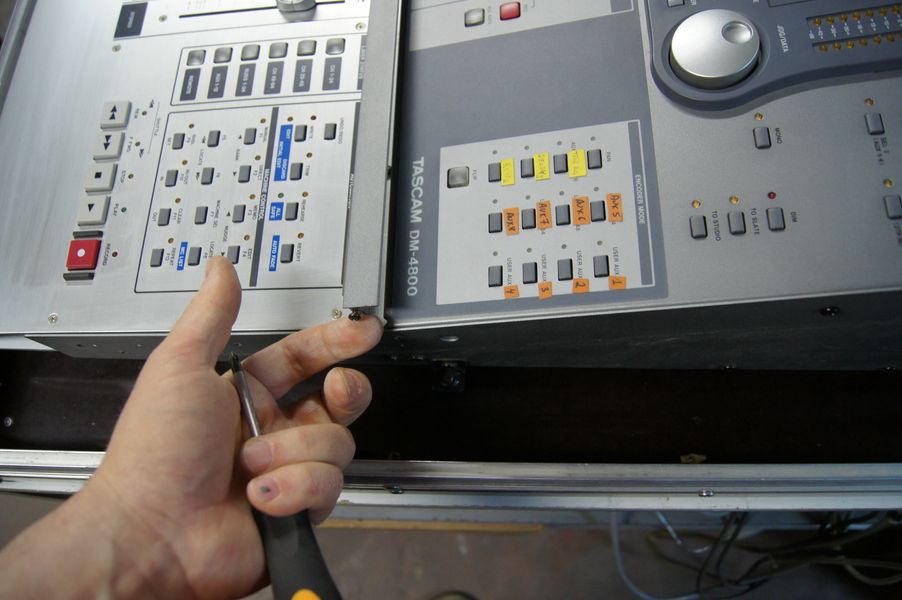

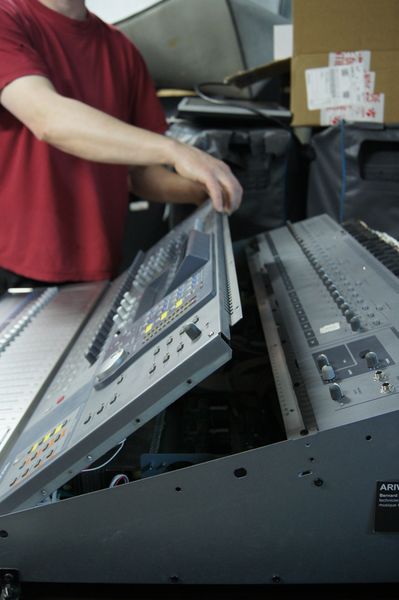

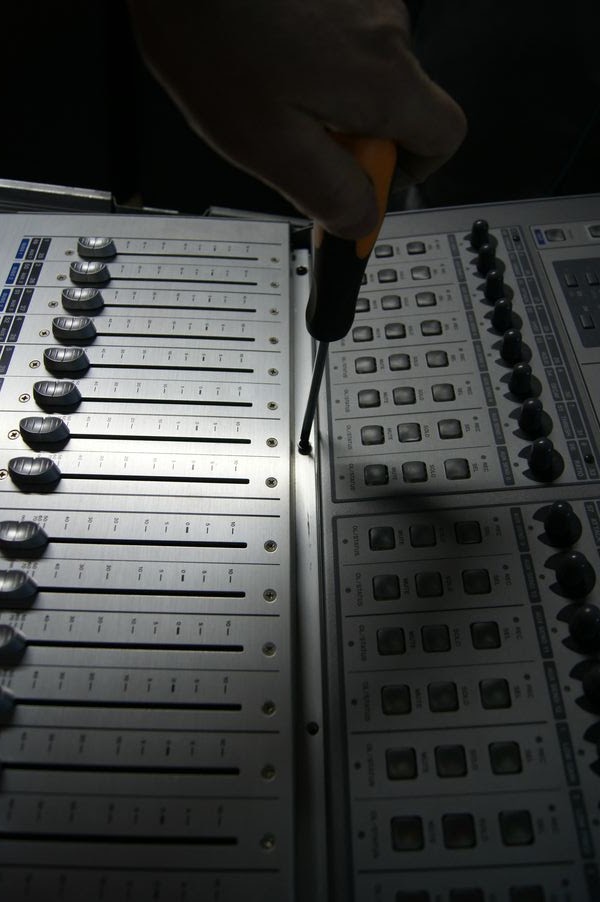

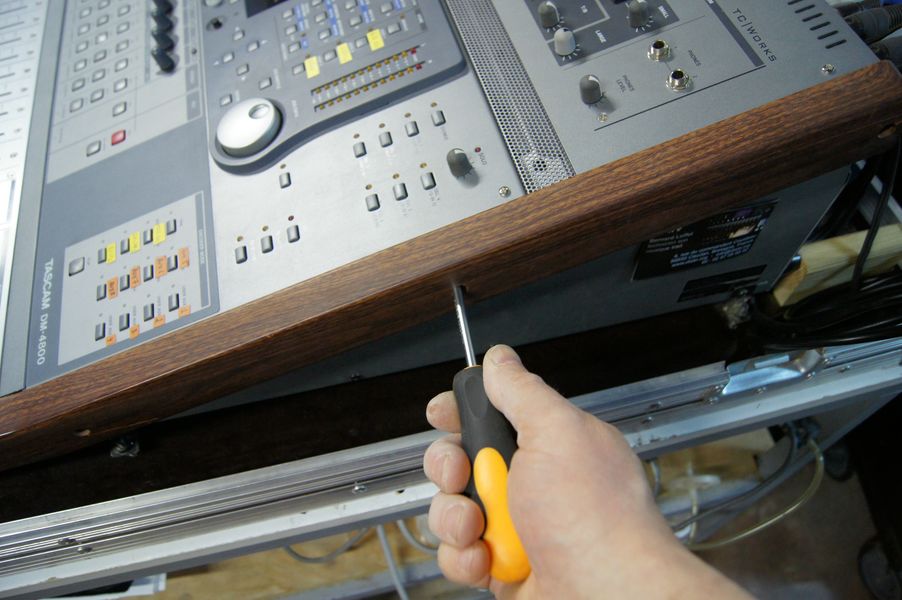

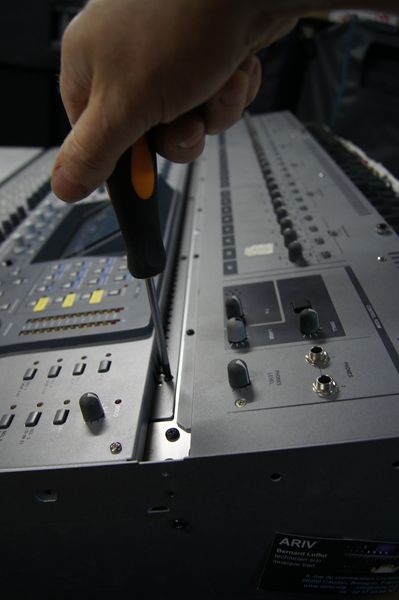

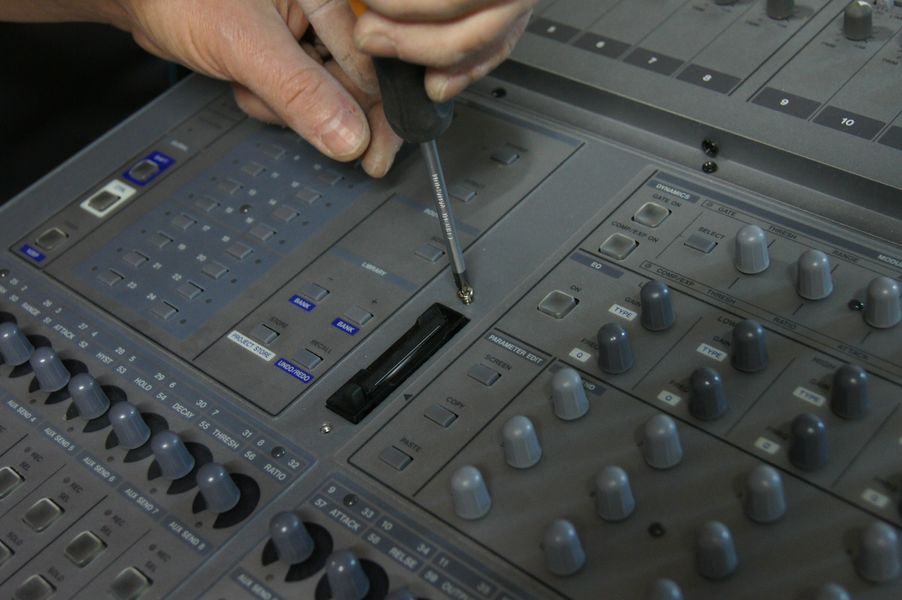

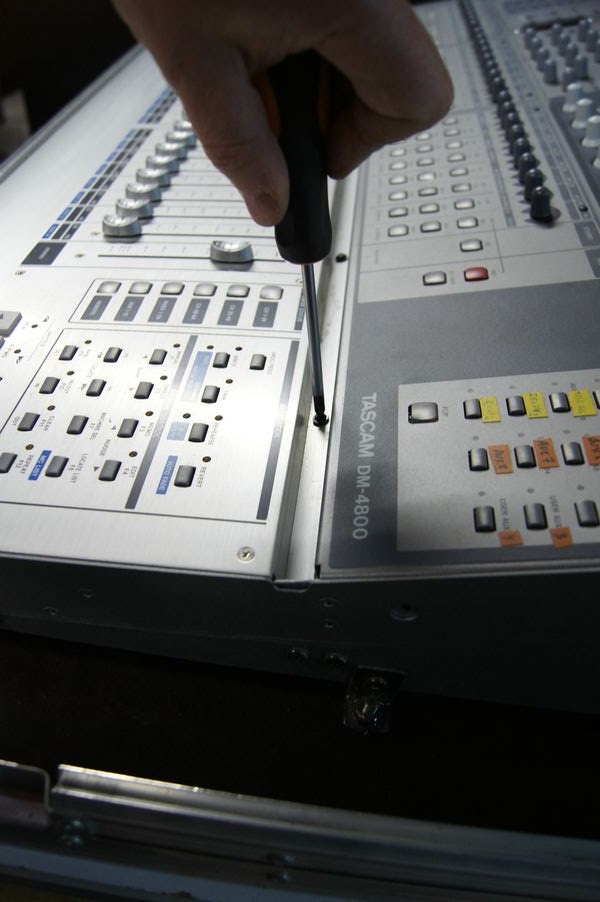

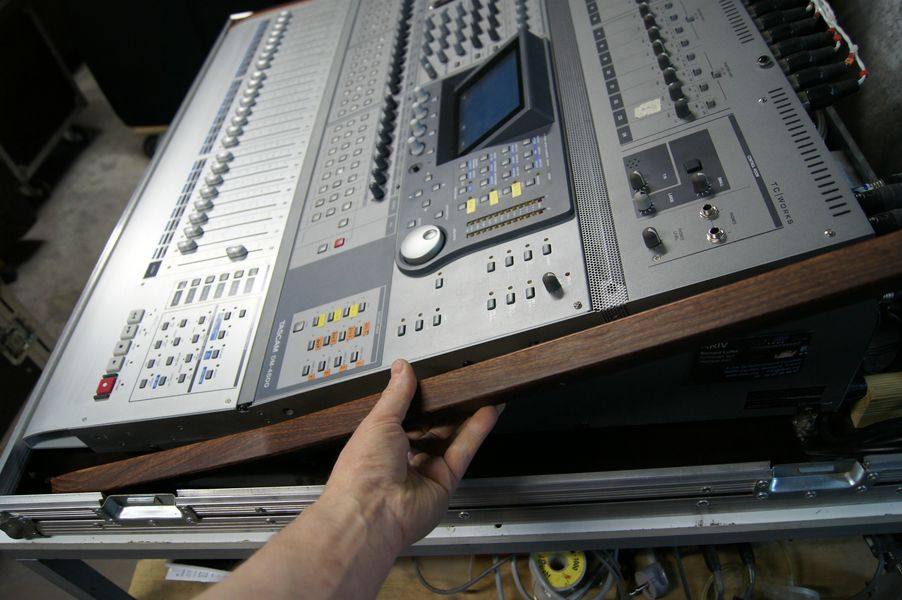

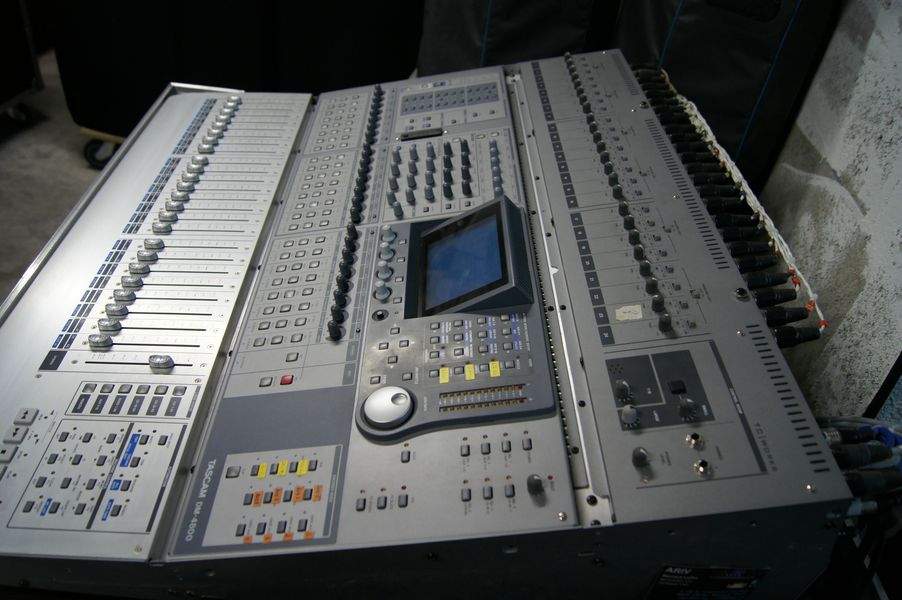

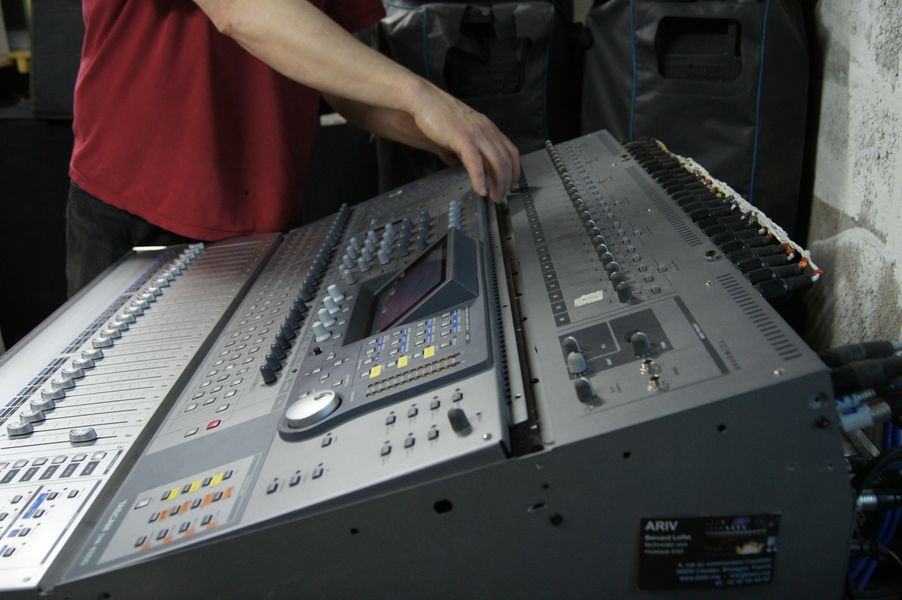

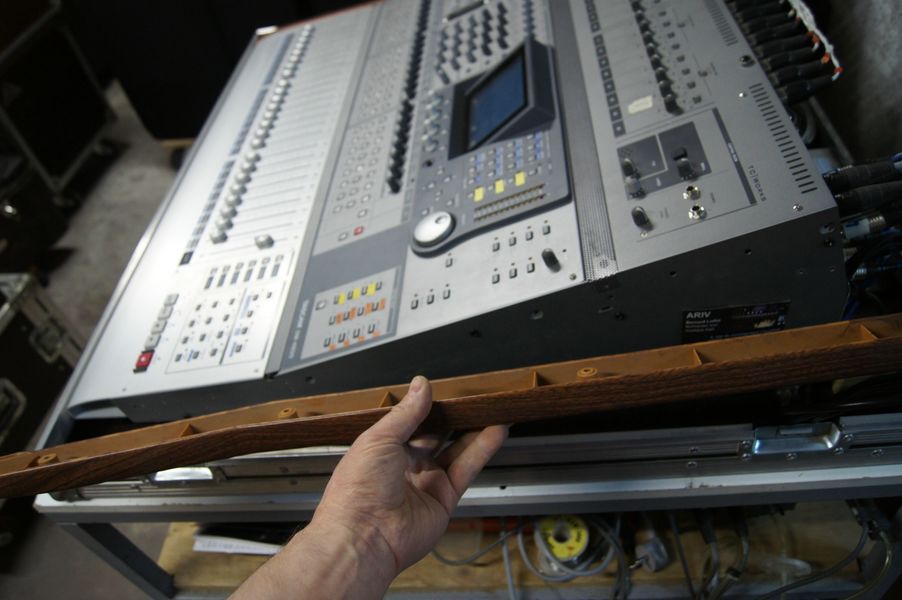

Ouvrir la console TASCAM DM3200/DM4800

Préparer le Kit 2Seemy

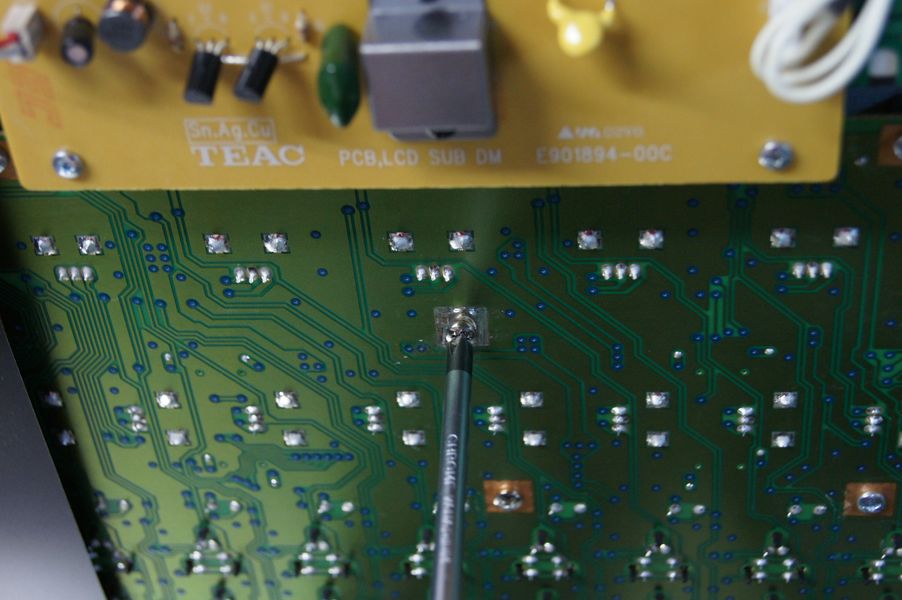

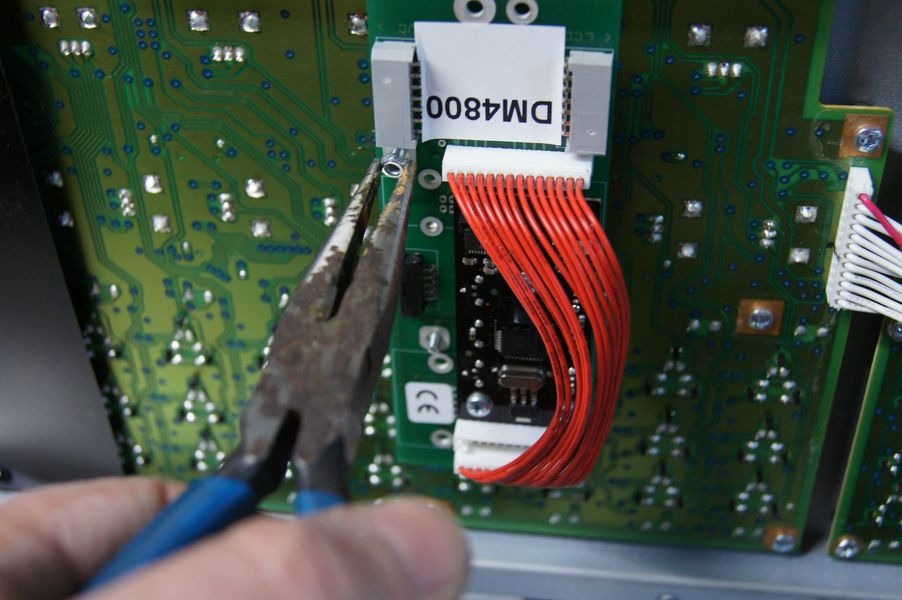

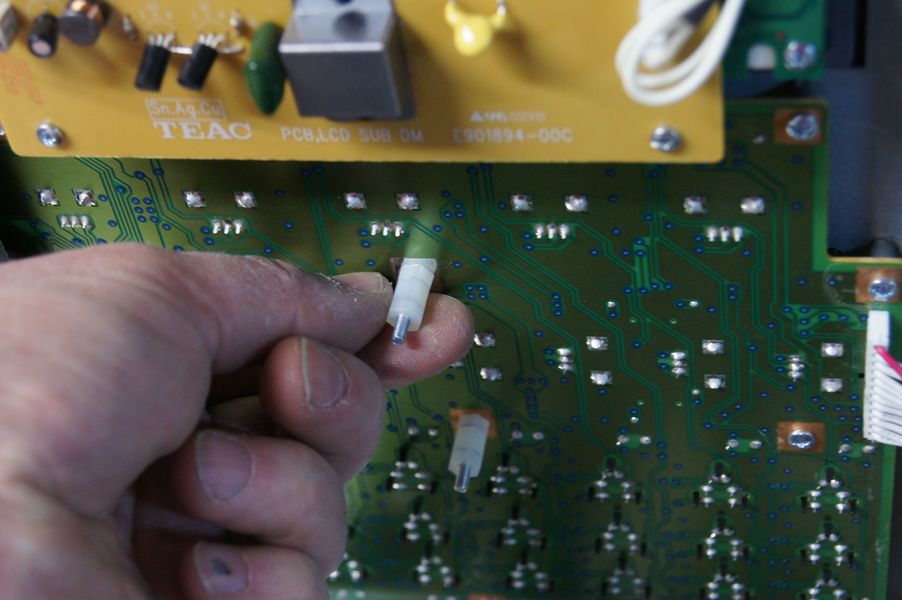

Placer les entretoises de fixation de la carte interne

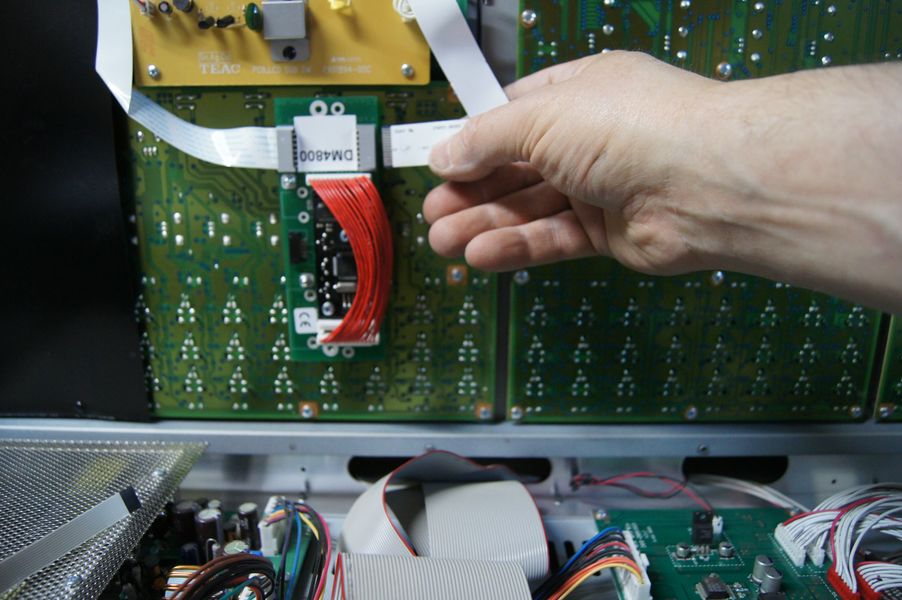

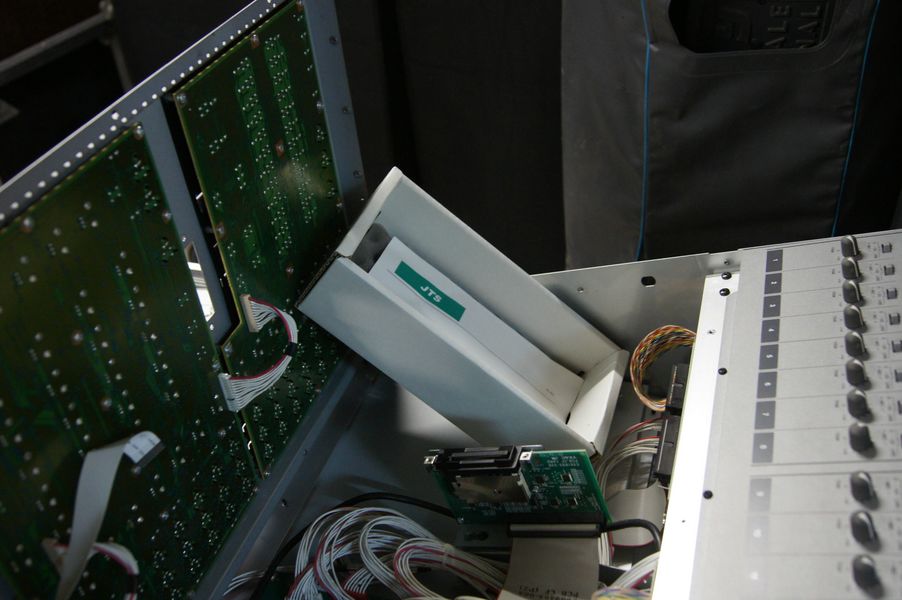

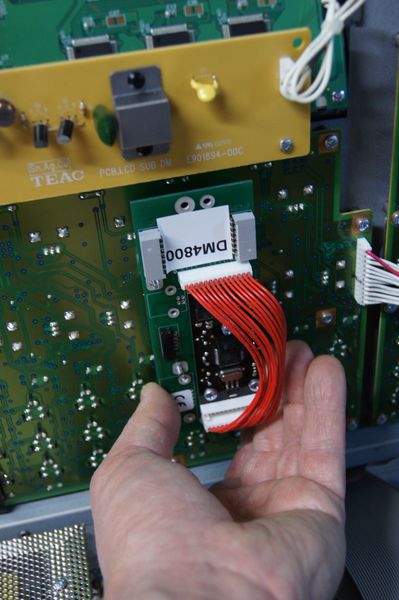

Placer la carte interne

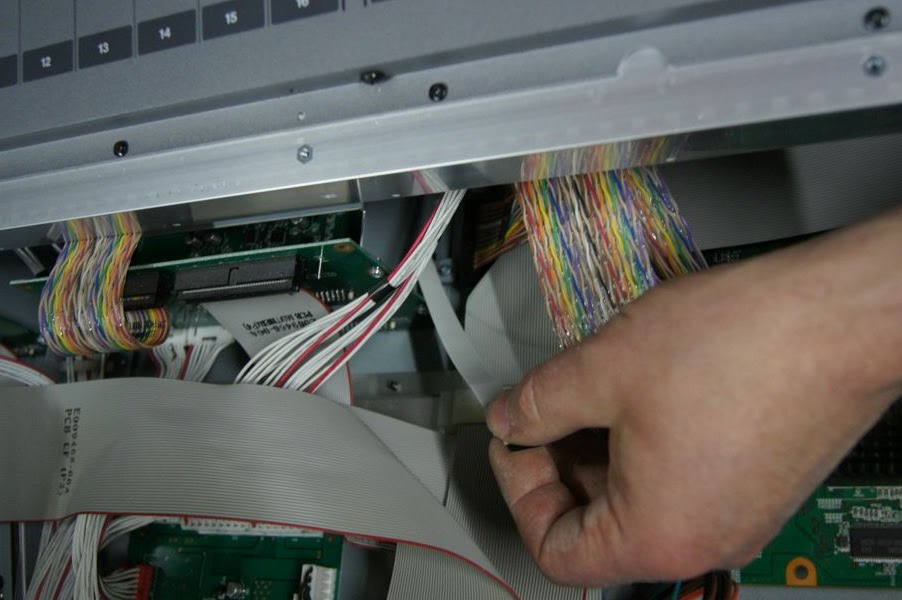

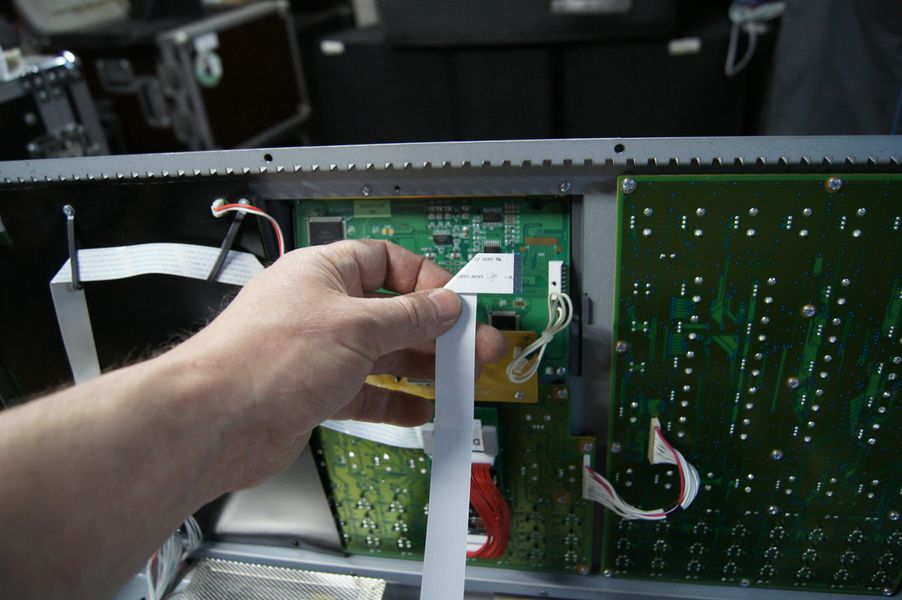

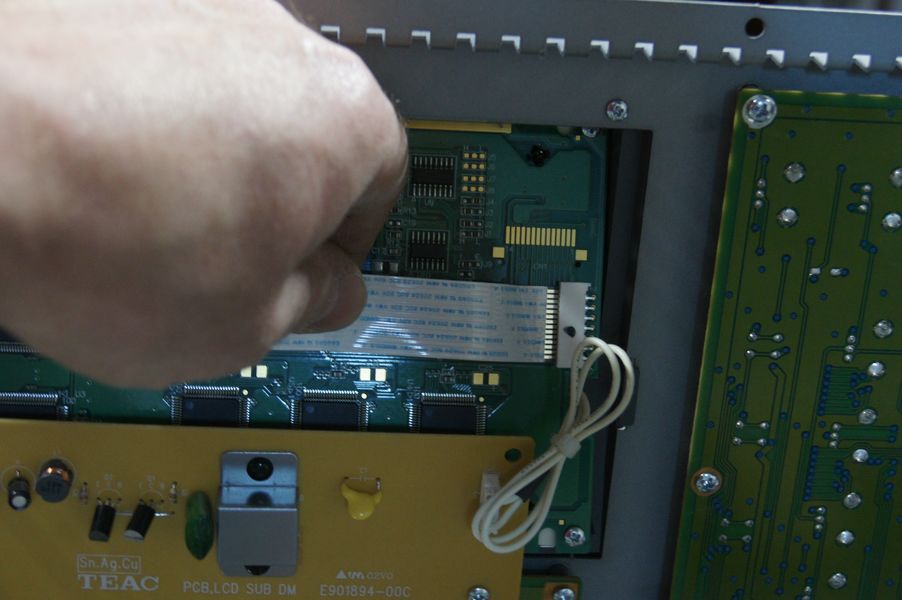

De-connecter le long câble entre le TASCAM et son écran

Re-connecter le long câble entre le TASCAM et 2Seemy

Bien respecter le sens des face imprimée du câble indiqué sur la photo

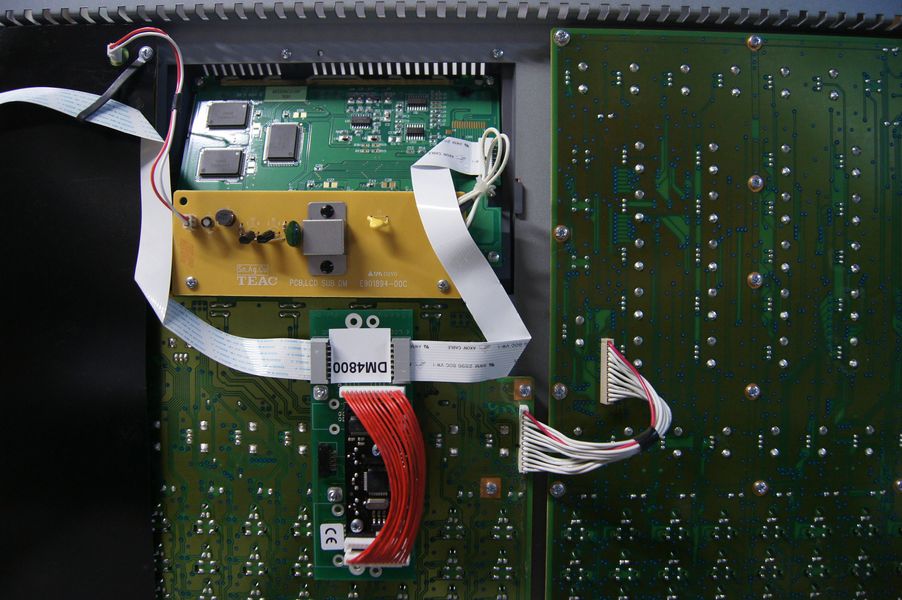

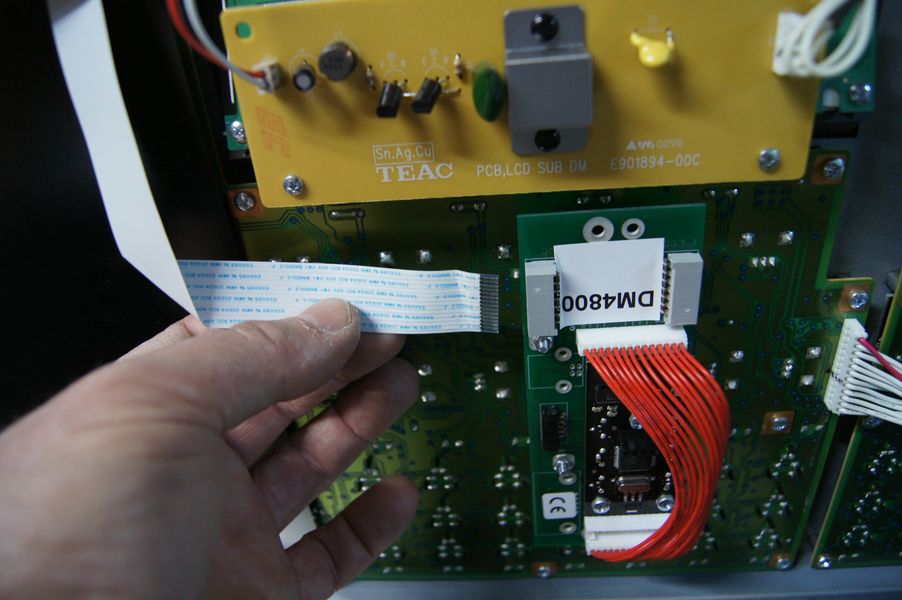

Connecter le câble large fournit dans le kit entre 2Seemy et l’écran du TASCAM

Bien respecter le sens des face imprimée du câble indiqué sur la photo

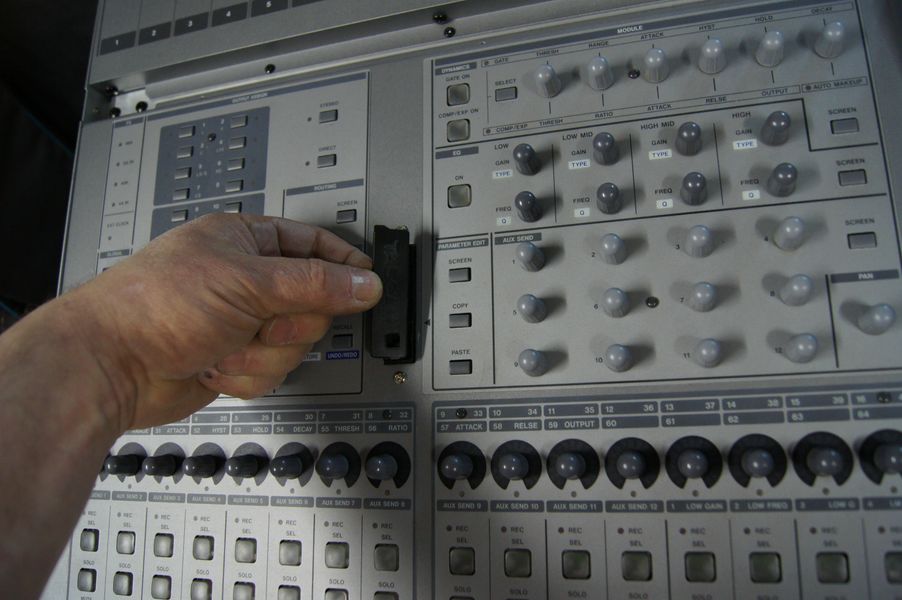

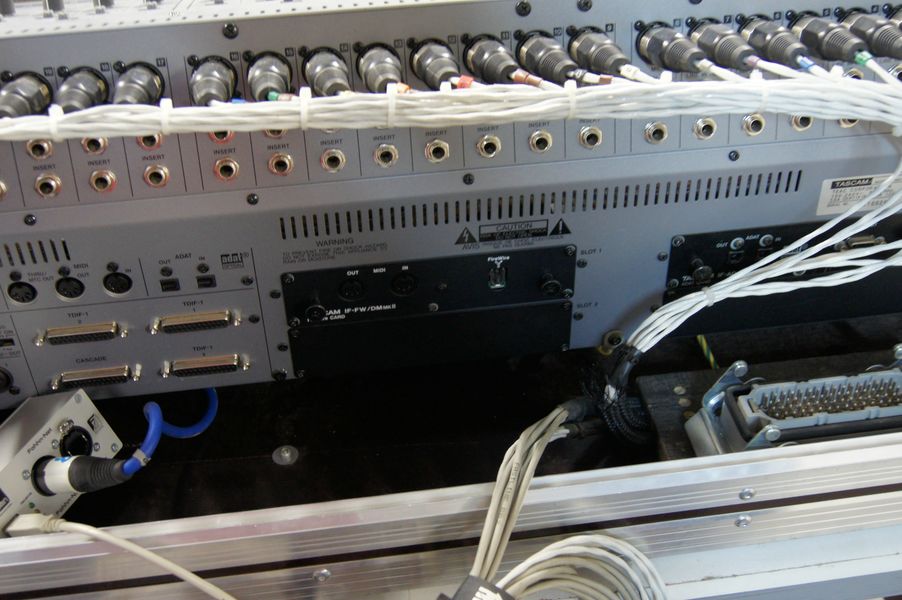

Retirer une des plaques d’extension du TASCAM

Connecter le câble étroit fournit dans le kit à la face arrière du 2Seemy, Bien respecter le sens de la photo

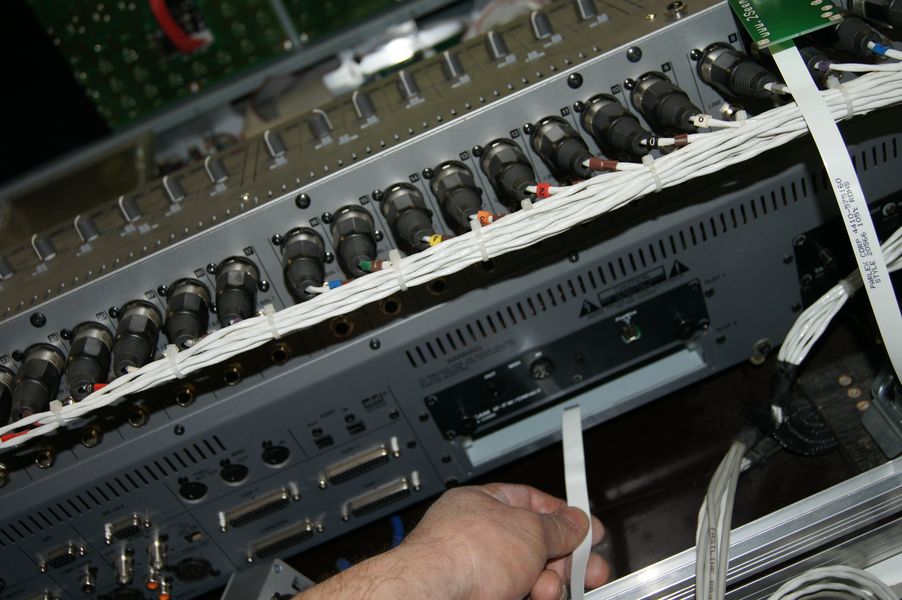

Passer l’autre bout du câble dans l’ouverture

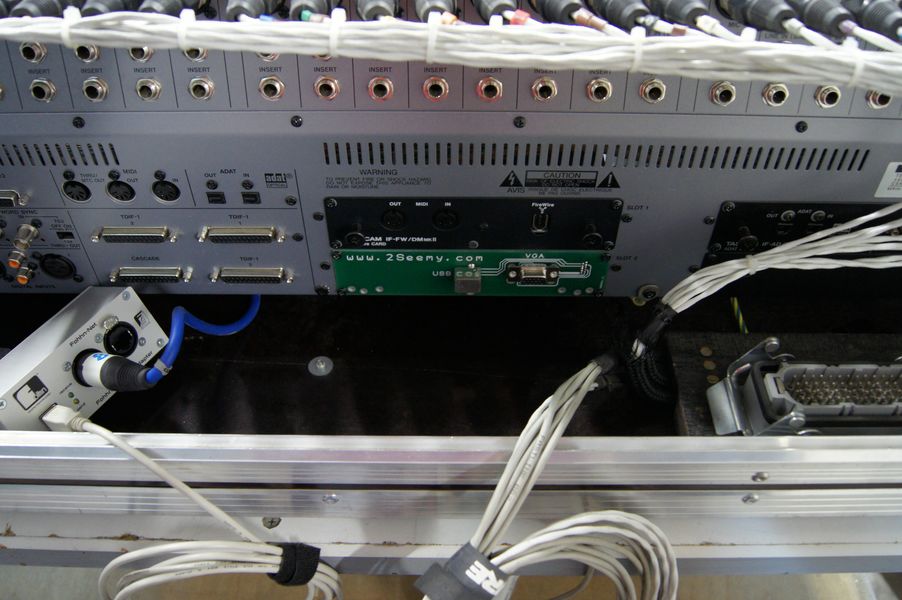

Placer la carte extérieur du 2Seemy

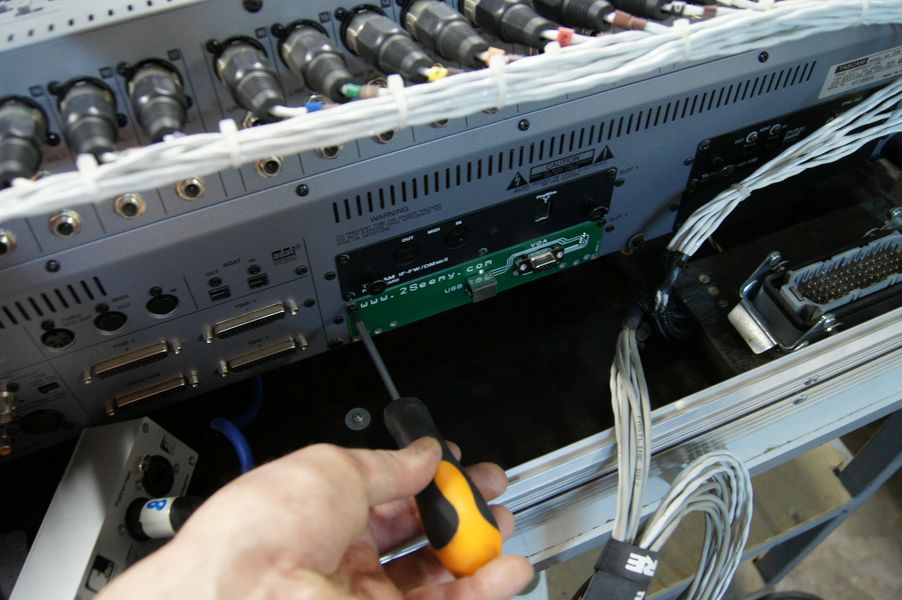

Fixer la carte

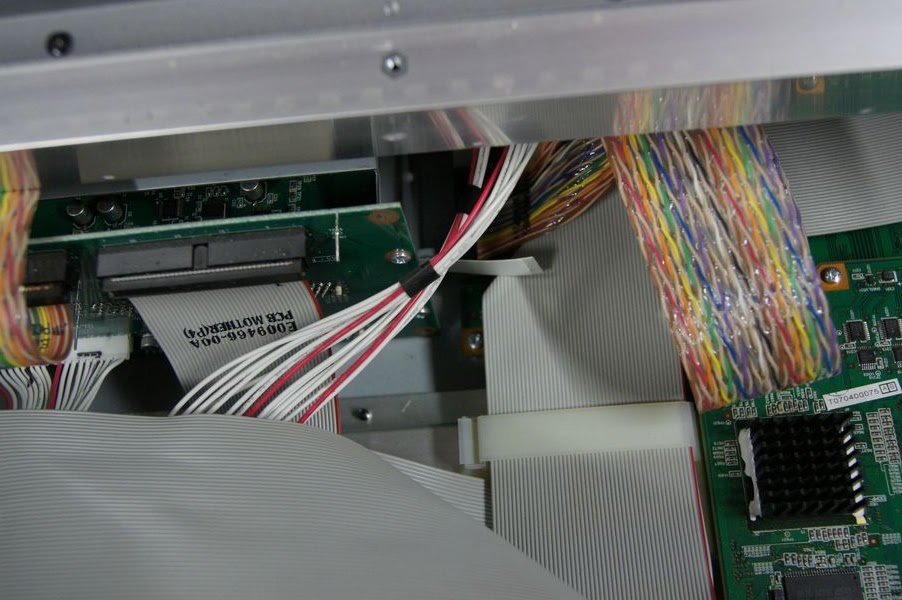

Connecter le câble étroit sur la carte interne du 2Seemy

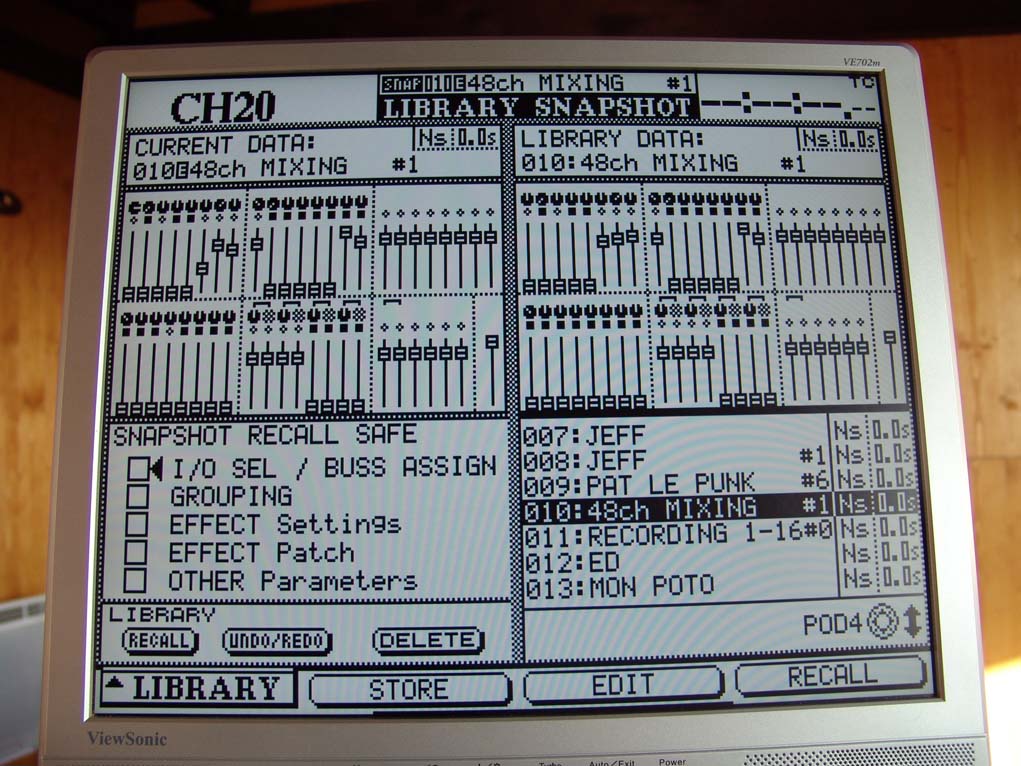

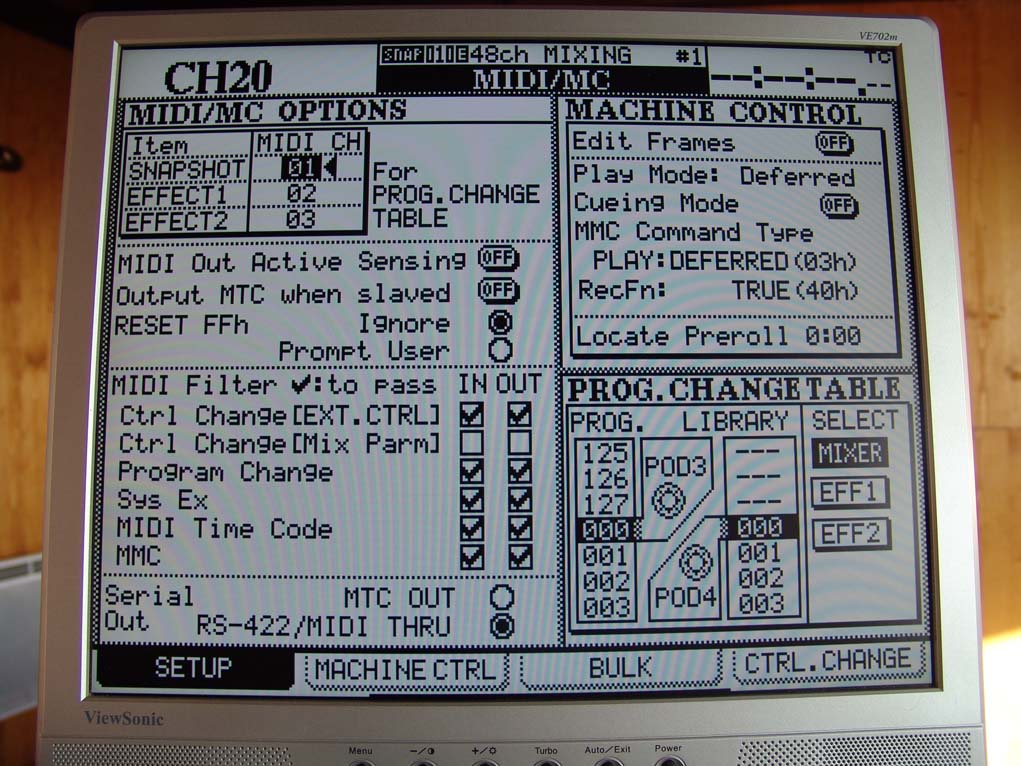

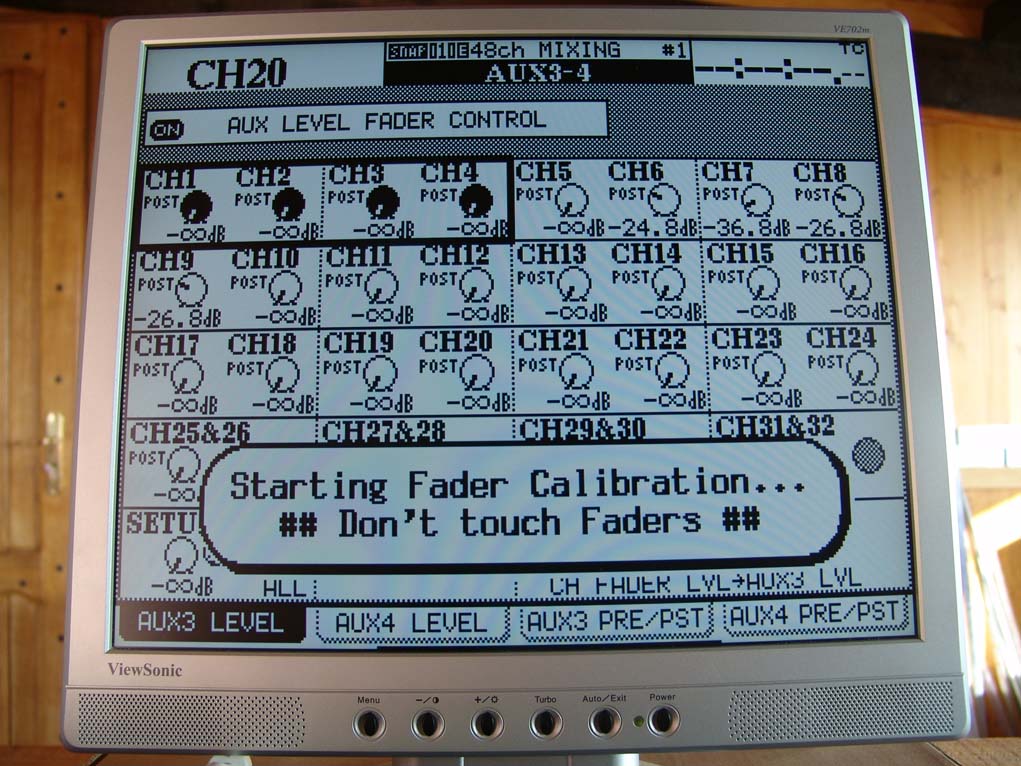

Connecter votre écran VGA sur la carte extérieur du 2Seemy

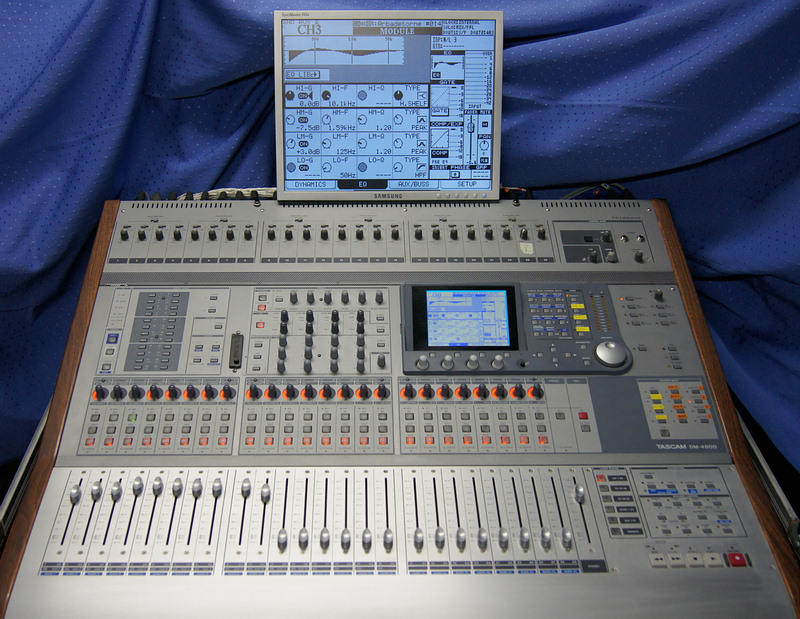

Allumer votre console

Et voila 🙂
